电力电缆是如何“炼”成的？生产工艺流程是什么？电力电缆是现代能源传输的“血管”，其性能直接关系到电网的安全与稳定。其生产过程有材料科学、机械加工和控制技术，主要包含以下几个环节。

1.  导体制造：

原材料： 通常使用高纯度电解铜或电工铝（杆/锭）。

拉丝： 通过拉丝机将大直径的铜/铝杆逐步拉拔成符合规格要求的细单线。此过程需控制线径、表面光洁度和机械性能。

退火： 拉丝后的单线变硬变脆，需进行连续退火（加热后冷却）以恢复其柔韧性和导电性。

绞合： 将多根单线按特定方向和规则（同心绞、束绞等）绞合成所需截面积的导体（芯线）。绞合能提高导体的柔韧性、抗弯曲疲劳性和稳定性。

2.  绝缘层挤出：

材料准备： 绝缘材料（如PVC、XLPE、EPR等）通常为颗粒状，需进行干燥、预热等预处理。

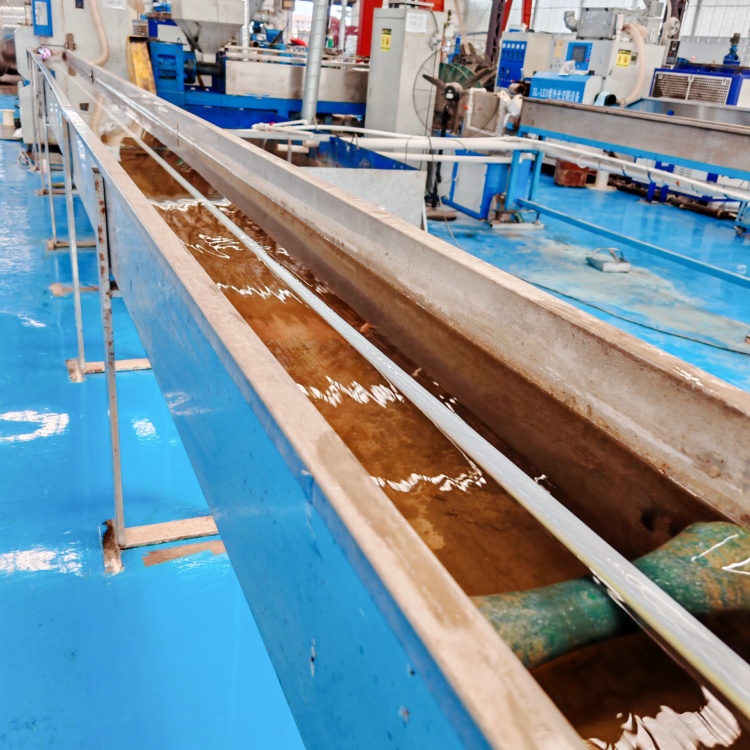

挤出： 这是核心工艺。导体通过挤出机机头，熔融的绝缘材料在高温高压下被均匀、紧密、连续地包覆在导体表面。关键控制点包括：温度、压力、挤出速度、偏心度（绝缘层厚度均匀性）。对于中高压电缆，常采用三层共挤技术（导体屏蔽、绝缘层、绝缘屏蔽同时挤出），提高界面质量和性能。

3.  交联 (针对XLPE等热固性材料)：

对于交联聚乙烯（XLPE）绝缘电缆，挤出后的绝缘层需要交联处理，使其从热塑性转变为热固性。

主要方法：

化学交联 (CV - Continuous Vulcanization)： 在挤出生产线后段设置高温、高压的硫化管道，通过蒸汽或氮气加热，并加入交联剂（如过氧化物）使聚乙烯分子链间形成牢固的化学键（交联网络）。

辐照交联： 利用高能电子束（辐照）轰击绝缘层，打断分子链并形成了交联结构。常用于较小规格或特殊电缆。

交联作用： 大幅提高绝缘的耐热性、机械强度、耐化学腐蚀性和抗变形能力（热延伸性）。

4.  成缆：

将多根绝缘线芯（可能还包括填充物、接地线、控制线等）按设计要求（如：扇形、圆形）绞合在一起，形成电缆的“缆芯”。

成缆需保证结构稳定、圆整，并控制绞合节距以减少内部应力。

5.  内护层/隔离层挤出：

在成缆后的缆芯上挤出包覆一层内护套（如PVC、PE或无卤阻燃聚烯烃）或绕包隔离层（如阻水带）。

作用： 保护缆芯免受后续铠装工序的损伤，提供径向阻水功能，或作为铠装/外护套与缆芯间的缓冲层。

6.  铠装 (根据需要)：

钢带铠装： 在缆芯外绕包双层钢带（间隙式或搭盖式），提供强大的径向机械保护，抗压、抗冲击。

钢丝铠装： 在缆芯外单层或双层绞合钢丝（通常镀锌或涂塑），提供强大的抗拉强度，常用于海底电缆、竖井或大落差敷设。

非金属铠装： 如玻璃纤维带、芳纶纱等，提供增强的抗拉性能同时保持电缆轻便和柔性。

7.  外护套挤出：

防线： 在铠装层（或内护层）外挤出保护层——外护套。

材料： 常用PVC、PE（高/中密度）、无卤低烟阻燃聚烯烃（WDZ）等，根据使用环境（阻燃、耐候、耐油、防紫外线、防鼠蚁等）选择。

要求： 厚度均匀、表面光滑圆整、无缺陷，提供机械保护、环境防护和电气隔离。

8.  成品检验与包装：

过程检验： 整个生产过程中有严格的过程控制（如导体尺寸、绝缘厚度/偏心度、火花耐压试验）。

出厂试验： 成品电缆需按国家标准（如GB/T 12706）进行例行试验（导体直流电阻、绝缘电阻、耐压试验）和抽样试验（如结构尺寸检查、机械物理性能、老化试验、局部放电试验（中高压）、电压试验等）。

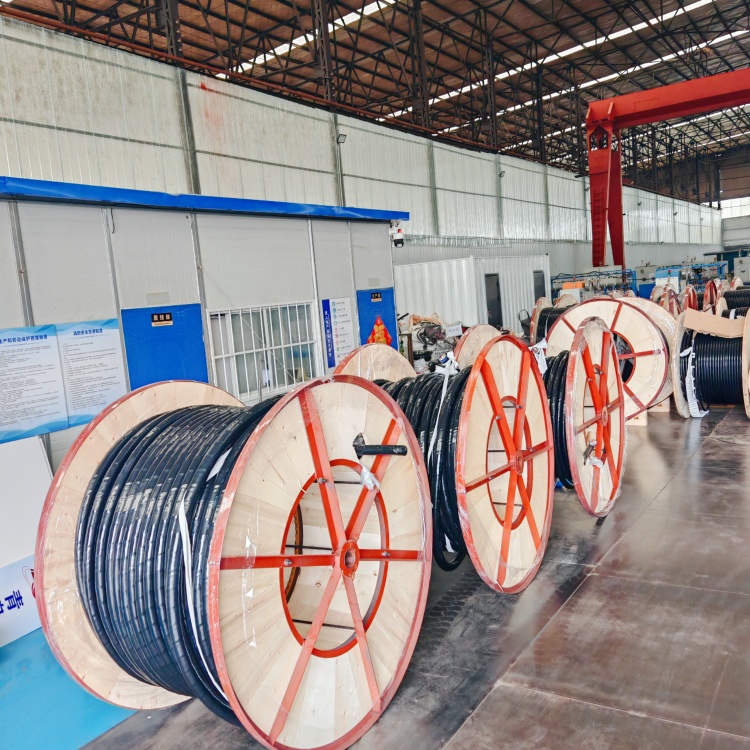

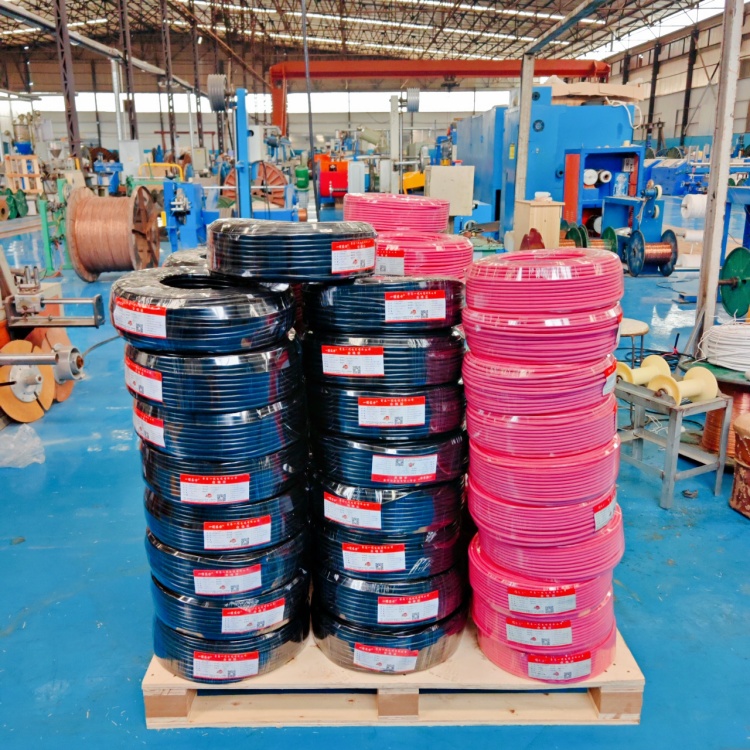

包装： 通过检验的电缆按规定长度（或短段）卷绕在电缆盘上，妥善包装并标识（规格型号、长度、厂家、生产日期、执行标准等），准备出厂。

电力电缆的生产是一条连续，环环相扣的流水线。每个环节的工艺控制都至关重要，直接决定了电缆的电气性能、机械性能、使用寿命和安全性。从精炼的导体到坚固的护套，每一步都凝聚着材料科学与制造工艺的智慧结晶。
