关于电力电缆与控制电缆区别说明
电力电缆与控制电缆:功能、结构与应用的解析
在现代电气工程和自动化系统中,电缆如同系统的“血管”与“神经”。电力电缆与控制电缆外观上可能相似,但它们在设计初衷、功能、内部结构以及应用场景上存在着本质的区别。清晰理解这些差异,对于系统设计、设备选型、安全运行和维护都至关重要。
电力电缆与控制电缆区别:
1.功能定位:传输vs.信号控制

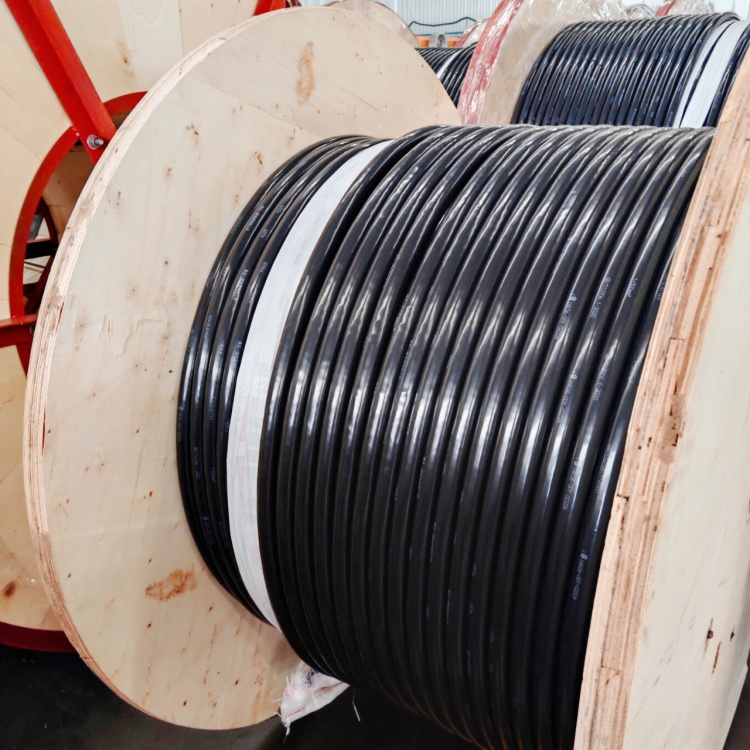

电力电缆:其使命是安全地输送大功率电能(强电),驱动电机、点亮城市、为各种耗电设备提供动力。

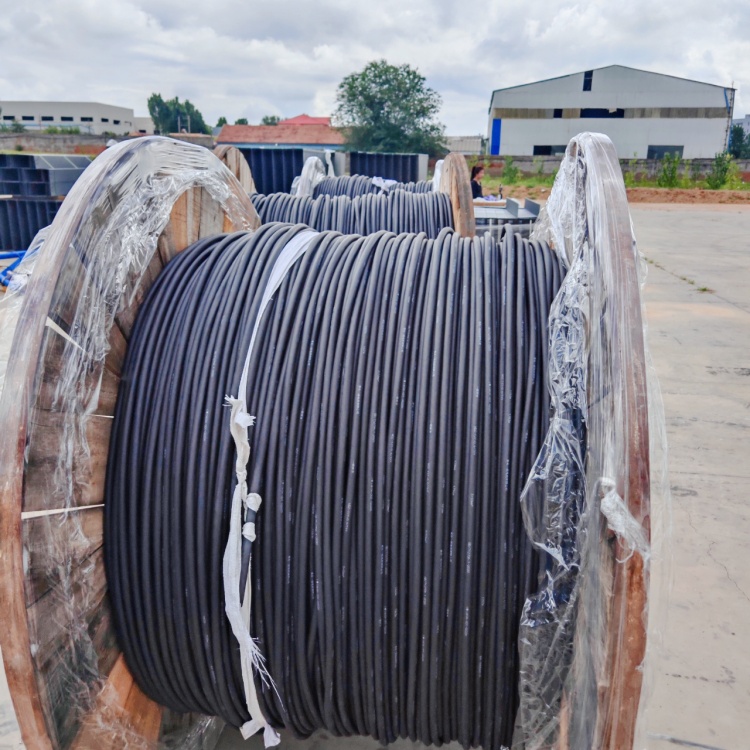

控制电缆:它是指令与信息传递的“神经网络”。其主要功能是可靠地传输控制指令、测量数据、保护信号、状态反馈等(弱电)。它连接的是PLC(可编程逻辑控制器)、继电器、传感器、按钮、指示灯、仪表等设备,负责指挥、监控和保护系统。
2.关键结构差异:为不同使命而生
导体截面积:
电力电缆:需要承载高电流,因此导体截面积大(例如:25mm²,50mm²,120mm²甚至更大),以减少传输损耗和发热。
控制电缆:传输的信号电流通常很小,因此导体截面积小(常用如:0.5mm²,0.75mm²,1.0mm²,1.5mm²,2.5mm²),满足信号传输需求即可。
绝缘层:
电力电缆:工作在较高电压下,绝缘层(如PVC、XLPE交联聚乙烯)厚实,具备高电气强度,能长期耐受工作电压和可能的过电压冲击。
控制电缆:工作电压相对较低(典型为450/750V),绝缘层相对较薄,更注重柔韧性和耐磨性,以适应可能的频繁移动或弯曲(尤其是在设备连接处)。
屏蔽层:
电力电缆:中高压电缆通常设置金属屏蔽层(铜带、铜丝等),主要用于均衡导体周围的电场分布,防止电晕放电,减少对外的电磁干扰。低压电力电缆根据应用场景可能无屏蔽或有简单屏蔽。
控制电缆:抗电磁干扰(EMI)是其生命线!为了确保微弱的控制信号在复杂的电磁环境中不被干扰或干扰其他设备,控制电缆普遍且强烈要求屏蔽。常用铜丝编织屏蔽、铝塑复合带屏蔽或组合屏蔽等方式,形成有效的“电磁隔离罩”。
护套层:
电力电缆:护套(如PVC、PE聚乙烯)厚实坚固,提供强大的机械保护(抗压、抗冲击)和环境防护(耐日光、耐油污、耐化学腐蚀、阻燃),适用于各种严苛的户外或工业环境。
控制电缆:护套相对较薄,在保证基本机械保护和阻燃性(常用PVC)的前提下,同样强调柔韧性,便于在电缆槽、桥架中密集敷设或用于需要一定移动性的场合(如拖链应用的特殊型号)。
芯线数量与结构:
电力电缆:芯数相对少且固定,常见单芯、2芯(单相)、3芯(三相)、3+1芯(三相+中性线)、4+1芯(三相+中性线+地线)等结构。导体多为实心或绞合结构。
控制电缆:芯数众多是其特征!从2芯到几十芯(如4芯、7芯、10芯、19芯、37芯甚至61芯以上)非常普遍。这满足了同时传输多路信号或为多个设备提供弱电电源的需求。芯线常采用对绞结构(尤其用于通信信号如RS485)或分组屏蔽,进一步优化信号传输质量和抗干扰能力。
3.典型应用场景:各司其职
电力电缆:应用于所有需要传输主要电力的地方。
发电厂/变电站:发电机出口、变压器高低压侧连接、高压开关柜进出线、大型辅机(给水泵、风机)供电。
输配电网络:城市地下电网、架空输电线路、建筑主配电干线。
工业与民用:大型电机(机床、压缩机、起重机)供电、车间/楼宇主配电箱进线、照明主干回路。
控制电缆:应用于所有需要传递控制、测量、信号的地方。
发电厂/变电站:连接DCS/PLC系统、保护继电器、各类传感器(温度、压力、流量)、阀门执行机构、状态指示灯、报警回路。
工厂自动化:PLC输入/输出模块连接、机器人控制器信号线、传感器网络、按钮/开关控制回路、变频器控制信号、小型继电器线圈控制。
楼宇自动化:消防报警信号线、安防系统信号线、BA系统(楼宇自控)传感器及控制器连接。
4.选错的风险:后果严重
误用控制电缆传输电力:这是危险的!小截面导体无法承受大电流,会导致严重过热,加速绝缘老化甚至熔化起火;绝缘层无法承受工作电压,可能击穿短路,引发设备损坏或触电事故;线路压降过大,末端设备无法正常工作。
误用电力电缆传输控制信号:缺乏有效屏蔽的电力电缆会产生强电磁场,严重干扰邻近的控制信号,导致信号失真、设备误动作、通信中断;电力电缆粗硬笨重,敷设困难,成本高昂,浪费空间和资源。
电力电缆是输送动力的,在于承载高电压大电流,结构设计确保安全的传输。控制电缆是传递指令的,在于多路信号传输和抗干扰性能,确保控制指令的无误。它们如同肌肉与神经,在电气与自动化系统中扮演着截然不同却又相辅相成的角色。深刻理解其本质区别,严格按照设计规范和应用需求进行选型,是构建安全、稳定、可靠、智能的现代工业与能源系统的基石。选型得当,与信息方能各行其道,系统运行方能顺畅。
