控制电缆的具体用途

控制电缆的具体用途

控制电缆是一种主要用于传输电信号或控制信号，用以操纵、调节、监控电路中各种设备的电缆。它不像动力电缆（如YJV电缆）那样直接输送大功率电能，而是作为自动化系统的“神经网络”，确保控制指令的准确传递和系统状态的可靠反馈。

其用途可以概括为以下几个主要方面：

一、功能：信号传输与设备控制

1.  传输控制指令

这是控制电缆基本和重要的功能。它连接控制中心（如PLC可编程逻辑控制器、DCS集散控制系统、计算机控制台、操作按钮盒） 与现场执行设备（如电机启动器、接触器、继电器、电磁阀、电动阀门、变频器）。

示例：在中央控制室按下“启动”按钮，这个“启动”的电信号就是通过控制电缆传输到车间的电机控制柜，从而驱动电机运行。

2.  反馈信号与状态监测

控制电缆也负责将现场设备的状态信号返回到控制中心，实现系统的闭环控制和实时监控。

示例：连接在阀门上的限位开关会通过控制电缆将“阀门已完全打开”或“阀门已完全关闭”的信号传回PLC；传感器（如温度传感器、压力传感器、流量计）也将检测到的实时数据通过控制电缆传输到监控系统。

二、主要应用场景

控制电缆广泛应用于需要自动化控制和信号收集的各个工业领域和大型建筑中：

1.  工业自动化与过程控制

制造业：汽车生产线、机床、机器人、装配线等。

过程工业：石油化工、制药、水处理、冶金等行业中的泵、风机、阀门等设备的控制。

电力系统：电厂、变电站中用于控制开关、信号采集、继电保护等。

2.  楼宇自动化（BA）

用于连接中央监控系统与楼宇内的各种设备，如消防系统（烟雾探测器、报警器）、安防系统（门禁、摄像头）、暖通空调（HVAC）系统（空调、风机、温湿度传感器）等。

3.  交通运输

轨道交通：地铁、高铁的信号系统、车门控制、乘客信息系统等。

机场：行李分拣系统、登机桥控制等。

三、与控制电缆相配套的常见设备

为了更清晰地理解其用途，以下是一些常通过控制电缆连接的设备：

输入控制端（信号发出端）：PLC、DCS、工控机、控制按钮、开关、人机界面（HMI）。

输出执行端（信号接收端）：接触器、继电器、电机启动器、电磁阀、指示灯、报警器。

信号反馈端：各种传感器（温度、压力、位置、光电传感器）、限位开关、编码器。

四、控制电缆的主要特点（与动力电缆的区别）

为了胜任上述角色，控制电缆通常具备以下特点：

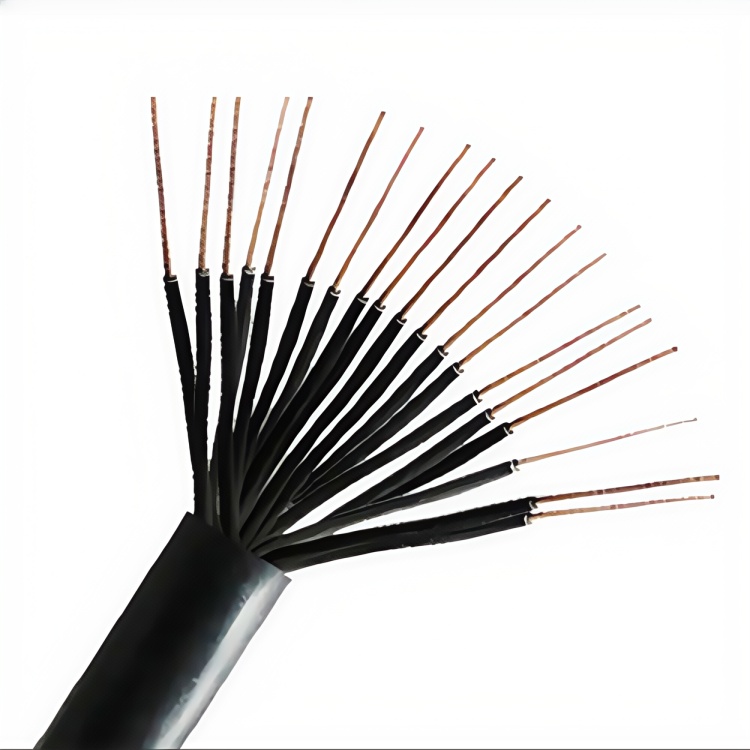

1.  多芯结构：通常由大量细铜丝组成多根芯线（如4芯、7芯、10芯、19芯甚至更多），以便在同一根电缆内同时传输多路不同的控制信号和反馈信号。

2.  截面较小：因为传输的是小电流信号（通常为毫安级到数安培），而非动力电，所以导体截面积一般较小（常见如0.75mm², 1.0mm², 1.5mm²）。

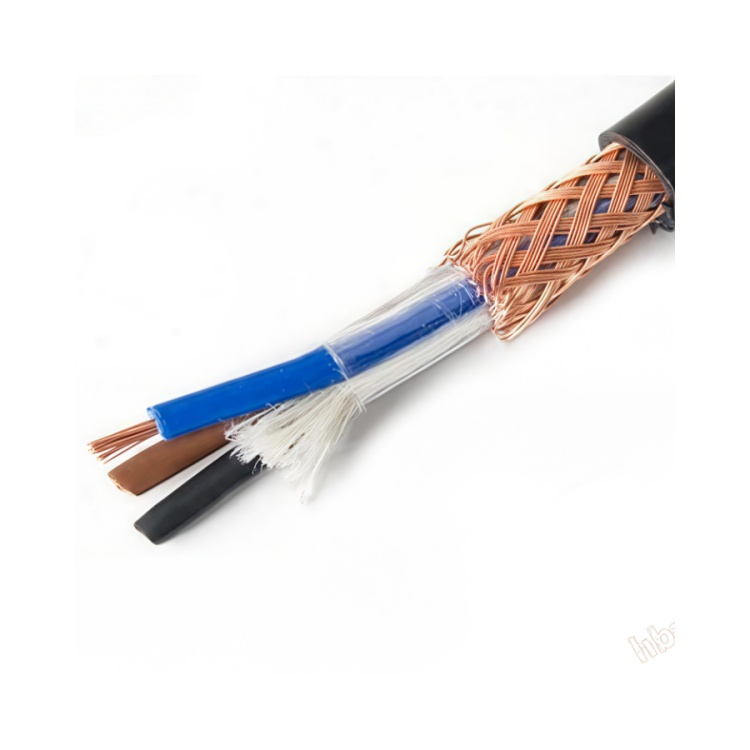

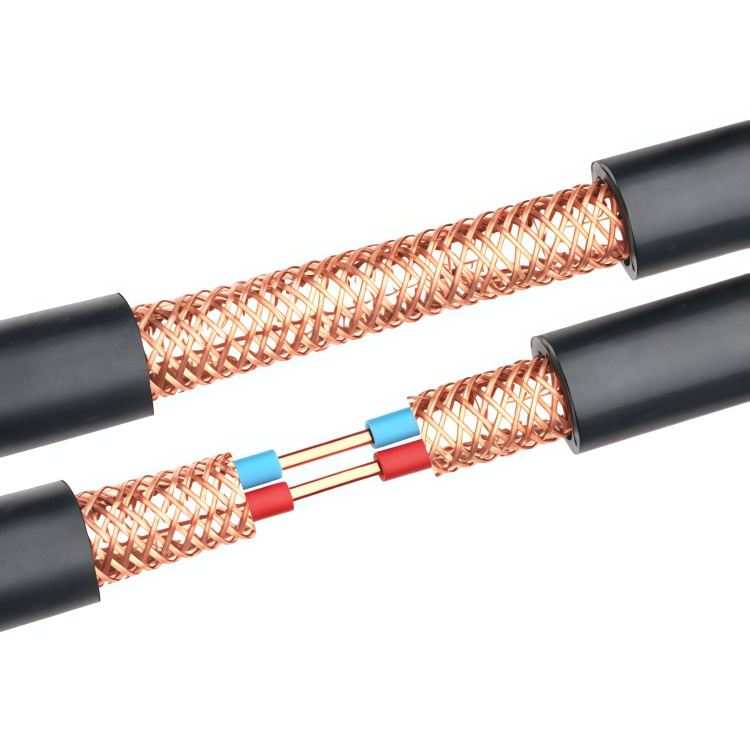

3.  屏蔽层：这是关键特性。很多控制电缆带有铜丝编织或铝塑复合箔屏蔽层，能有效抵抗外部电磁干扰（EMI），保证弱电信号在复杂的工业电磁环境中传输的稳定性和准确性，防止误动作。

4.  额定电压：额定电压通常较低，一般为450/750V或300/500V等级。

5.  柔韧性：许多场合需要频繁移动或弯曲，因此有专门的高柔性控制电缆，适用于机器人、拖链系统等。

总结来说，控制电缆是自动化系统的“神经系统”，其核心用途是在控制单元与执行单元、传感器之间，可靠地传输低电压、小电流的控制信号和状态反馈信号，从而实现设备的操控和系统的自动化运行。正确选择和使用屏蔽良好的控制电缆，是保障整个控制系统稳定、可靠、抗干扰的关键。
