矿物绝缘电缆

矿物绝缘电缆（Mineral Insulated Cable）是一种以无机矿物材料（主要是氧化镁 MgO）作为绝缘层，并用无缝金属管（通常是铜或者铝）作为护套的特殊防火电缆。它就像一个坚固的金属管子，里面装着电线，电线之间的空隙填满了压实的矿物粉末。

一、矿物绝缘电缆电缆优势

1.  防火性能：

耐火性能高： 能在高达 950°C - 1000°C 的火焰中持续供电超过90分钟，满足严苛的防火标准（如BS 6387 CWZ等级）。有些型号甚至能承受3000°C的瞬间高温。

不燃不助燃： 本身由无机材料构成，不会燃烧，也不会助长火势。

无烟无毒： 火灾中不产生烟雾或有毒卤素气体，保障逃生通道清晰和人员安全（避免“二次灾害”）。

结构完整性： 在高温下，矿物绝缘（特别是柔性电缆的陶瓷化材料）能形成保护壳，保持线路完整，确保电力持续输送。

2.  耐高温能力：

长期工作温度高： 通常可达 200°C - 250°C，远高于普通电缆（70-90°C）。

承受温度： 在短路等紧急情况下，可短时间承受接近铜熔点（1083°C）的高温而不损坏。

过载后恢复： 即使因过载瞬间击穿，击穿点也不会碳化，过载消除后性能如常，仍可继续使用。

3.  机械与环境耐受性：

机械强度高： 金属护套（尤其是不锈钢铠装）提供强大保护，能承受较大外力冲击和压扁。

完全防水防潮： 无缝金属护套和无机绝缘结合，形成密封系统，即使完全浸没水中也能正常工作。

耐腐蚀： 特定护套材质（如不锈钢）具有良好耐化学腐蚀性。

耐辐射、长寿命： 无机材料不易老化，使用寿命长（理论上可达百年以上）。

4.  良好的电气性能：

同等截面积下，载流量通常比普通电缆高。

金属护套本身提供接地和电磁屏蔽性能。

二、矿物绝缘电缆型号规格：

BTTZ / BTTVZ 系列（经典刚性）：

结构： 实心铜导体 + 压实氧化镁粉绝缘 + 无缝铜护套（BTTVZ 外加阻燃护套）。

特点： 防火性可靠，完全防水，铜护套可作接地线。但刚性大、重量重、弯曲困难（弯曲半径大），单根长度有限（需较多接头）。

规格： 电压通常750V。单芯截面大（6-400mm²），多芯截面小（1-25mm²，2-4芯）。

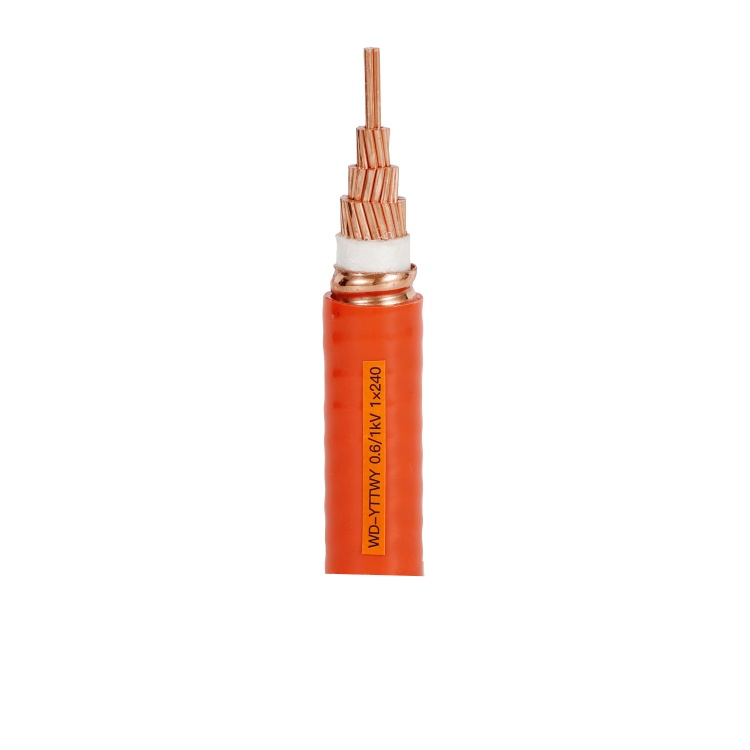

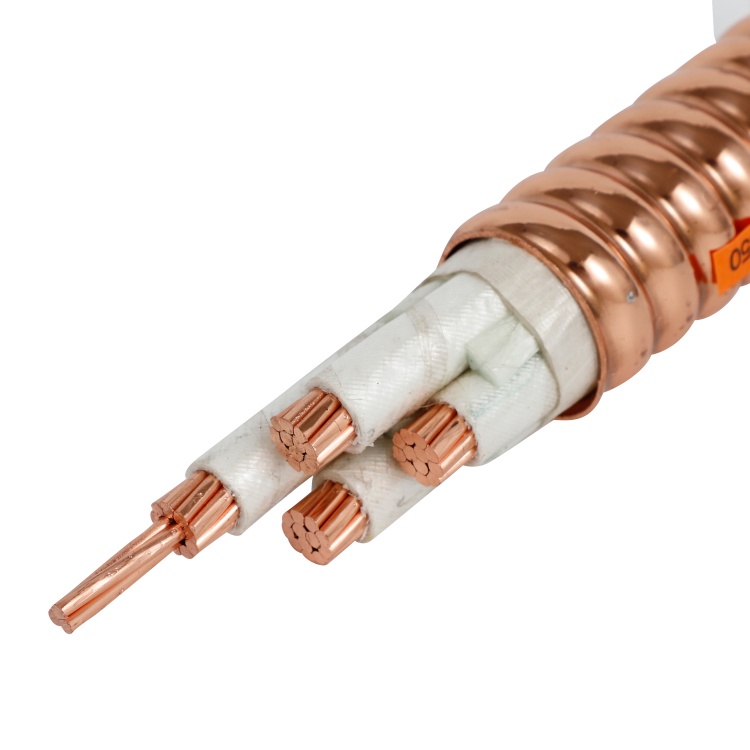

YTTW / WTGE / WTGHE 系列（主流柔性）：

结构： 多股绞合铜导体 + 矿物绝缘带或陶瓷化硅橡胶 + 轧纹铜/不锈钢/铝合金护套 + (可选外护套)。

特点： 解决了刚性电缆的痛点！柔软易弯曲（弯曲半径小），可长距离生产（减少接头），重量相对较轻（尤其铝合金护套），安装便捷。防火性能依然优异（WTGE/WTGHE不锈钢护套更耐机械冲击和腐蚀）。

规格： 电压通常0.6/1kV。截面范围广（单芯10-800mm²，多芯1.5-240mm²，可达5芯）。

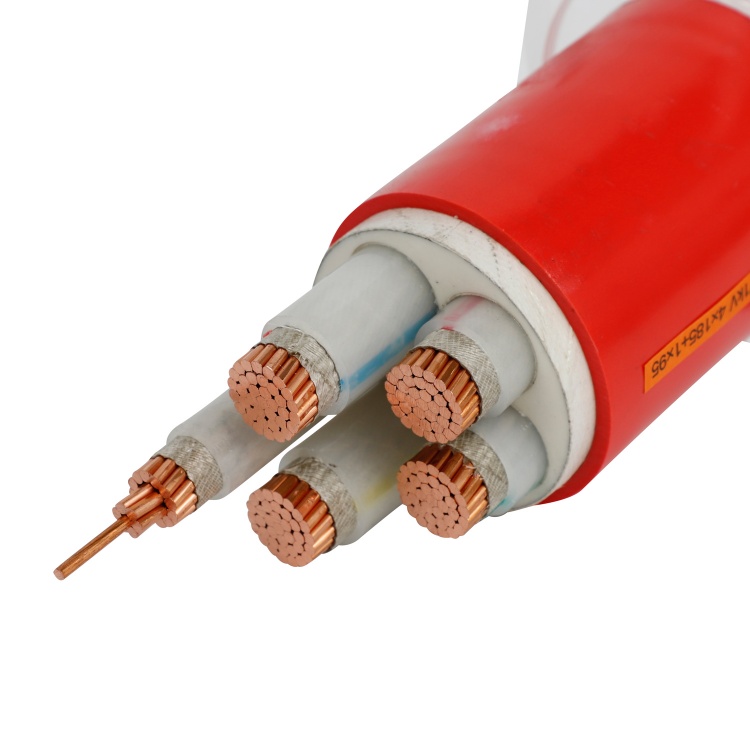

NG-A / BTLY 系列（柔性铝护套）：

结构： 多股绞合铜导体 + 云母带绝缘 + 铝金属套 + 耐火层 + 无卤低烟外护套。

特点： 在柔性、防火性、成本和重量（铝护套轻）间取得平衡。有外护套便于安装。

规格： 类似柔性系列。

三、矿物绝缘电缆的用途

矿物绝缘电缆主要用于对人员生命安全、财产安全至关重要，且火灾风险高或逃生困难的场所，要求电力线路在火灾中须持续供电、不失效、不产生毒烟：

1.  高层建筑的消防泵、防排烟风机、消防电梯、应急照明、疏散指示、报警系统。

医院的手术室、ICU、重要医疗设备供电。

地铁、隧道、机场、大型车站的应急照明和关键设备。

人员密集场所（商场、剧院、学校、体育馆）的消防及应急系统。

2.  石油化工、炼油厂、海上平台的爆炸危险区域及高温设备区（需防爆、防腐、耐高温）。

发电厂（尤其是核电站）的关键安全回路（需耐辐射、长寿命）。

钢铁厂、玻璃厂等高温车间。

重要的数据中心、通信枢纽（保障不间断运行及屏蔽）。

3.  其他高要求场所：

历史性建筑、珍贵物品库房（减少火灾损失）。

古建筑、木结构建筑（降低火灾蔓延风险）。

矿物绝缘电缆利用无机矿物绝缘和金属护套的结构，提供了耐火、耐高温、无烟无毒、防水防潮等特性。虽然成本较高、安装有特殊要求（尤其刚性型号），但在保障火灾中关键电力持续供应、保护生命安全和重要设施方面，它是不可替代的选择。主要分为刚性(BTTZ) 和 柔性(YTTW/WTGE等) 两大类型，应用于消防系统、应急设备、高危工业及任何断电后果严重的场所。
