YTTW 防火电缆

YTTW 防火电缆（铜护套无机矿物绝缘防火电缆）

YTTW 是一种柔性铜护套无机矿物绝缘防火电缆。它属于矿物绝缘防火电缆家族，是传统刚性矿物绝缘电缆（如 BTTZ）的重要升级产品，解决了后者在制造和安装上的主要痛点（特别是柔韧性差和长度受限），同时保持了防火性能。

一、YTTW 防火电缆的结构

Y： 通常代表“系列代号”或强调其“柔性”特性（相对于传统刚性电缆）。

T (前一个)： 指铜导体。

T (后二个)： 指铜护套。

W： 指无机矿物绝缘层。

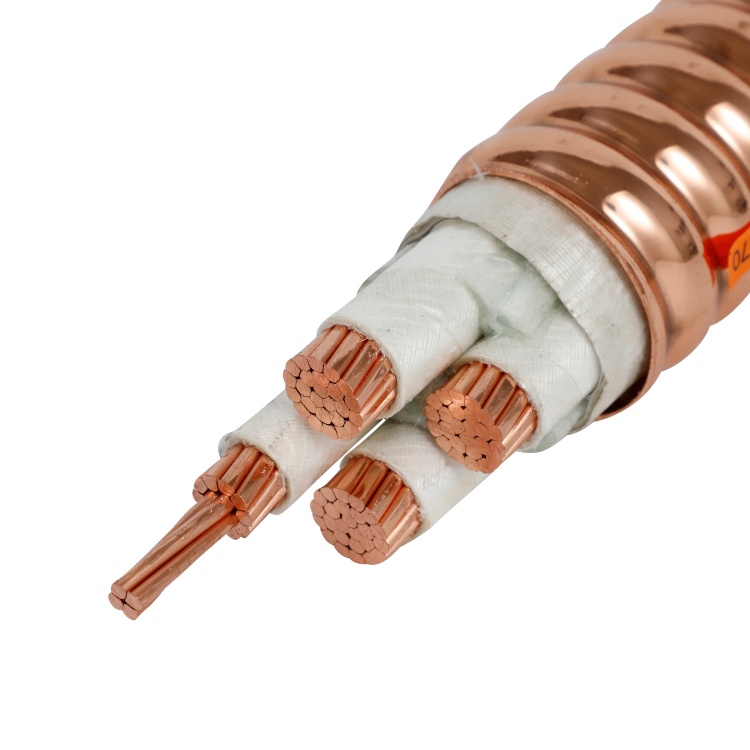

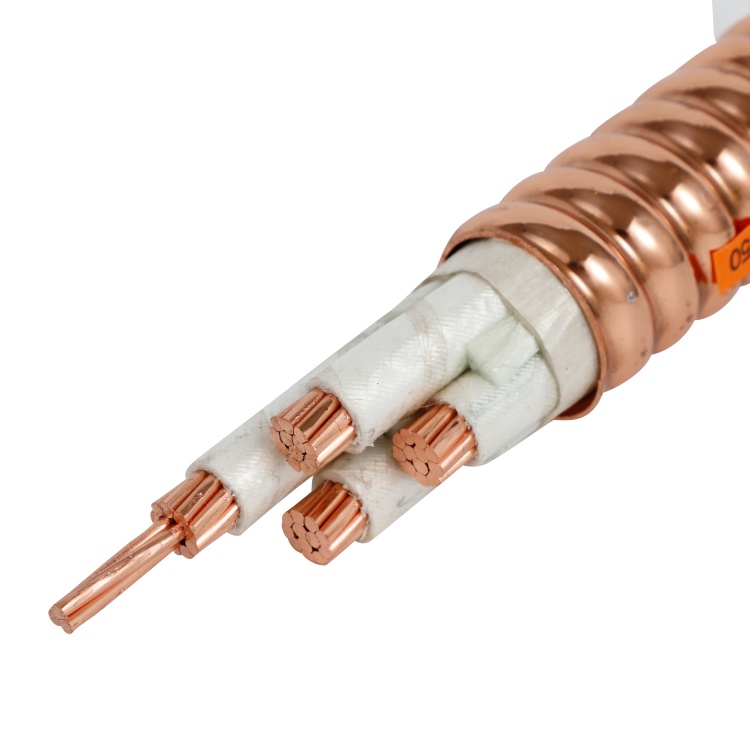

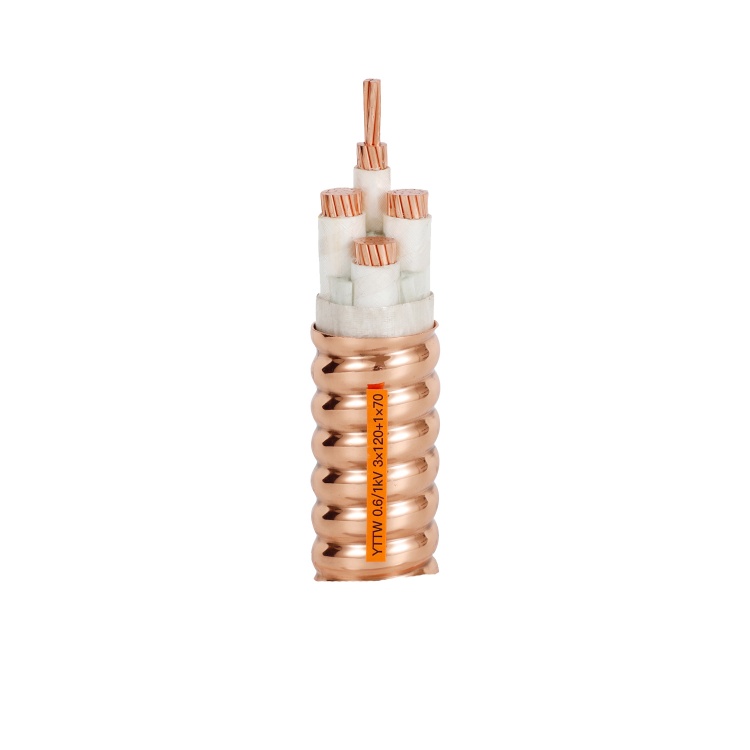

其核心结构由内到外依次为：

1.  导体： 采用多股细铜丝绞合而成的圆形紧压导体。这种结构赋予了电缆良好的柔韧性，使其易于弯曲和敷设。

2.  绝缘层： 这是 YTTW 区别于传统 BTTZ 的关键。它采用耐高温（通常 >1000°C）的无机合成矿物材料（如改性云母、陶瓷硅酸盐等）与增强材料复合制成的耐火带。这些带材通过多层紧密重叠绕包的方式包覆在导体上，形成稳定可靠的绝缘层。

3.  填充/隔离层 (可选)： 根据电缆芯数结构，可能加入无机填充物（如耐火绳）保证圆整性，或绕包一层非吸湿性隔离带（如无碱玻璃带）。

4.  护套： 连续纵包焊接成型的铜带护套。这是 YTTW 的标志性结构。专用设备将铜带纵向包裹在缆芯外，并将接缝焊接牢固，形成一个连续、密封、坚固的管状金属保护层。此铜护套是提供防火屏障、机械保护和接地通路的核心。

5.  外护套 (可选)： 根据具体应用环境和防腐需求，可以在铜护套外面再挤包一层塑料外护套，例如无卤低烟阻燃聚烯烃（WDZ）或高密度聚乙烯（HDPE），提供额外的防潮、防腐蚀、防紫外线等保护。

二、YTTW 电缆的优势与特点

1.  较好的防火性能 ：

耐火： 在标准耐火试验（如 GB/T 19216.21 / IEC 60331-21）中，能在很高温度（如 950°C ±40°C）的火焰灼烧下，持续保证线路通电至少 90、120 或 180 分钟。铜护套和烧结硬化的矿物绝缘带共同构成坚固的隔热、绝缘屏障，维持电路完整性。

阻燃： 结构主体为无机物，本身不助燃，火焰不会沿电缆蔓延。

无卤低烟： 不含卤素（尤其在不加外护套或使用无卤外护套时），在高温或燃烧时释放的烟雾很低，且无腐蚀性酸气，减少火灾中的“二次伤害”（窒息、中毒、设备腐蚀）。

耐高温： 长期正常工作温度通常可达 250°C 或更高，能承受火灾时的高温和短路电流的瞬时高温。

2.  很好的电气性能：

无机矿物绝缘带在高温下性能稳定，提供可靠的绝缘。

连续的铜护套提供了良好的电磁屏蔽效果。

铜护套本身可作为接地线使用，满足安全接地要求。

3.  突出的柔韧性 (革命性改进)：

这是 YTTW 相比传统 BTTZ 的优势！ 多股绞合导体 + 绕包式矿物带 + 纵包焊接铜护套的结构，使得 YTTW 的弯曲性能大幅提升。

其很小弯曲半径通常为电缆外径的 6-10 倍，远小于 BTTZ 电缆（可能达到 20-30 倍外径）。

安装敷设便捷： 可以像普通电缆一样在桥架、线槽中轻松敷设，能适应更复杂的布线路径和空间限制，大大降低了施工难度、时间和成本，也减少了接头数量（接头是潜在故障点）。

4.  良好的机械强度：

连续焊接的铜护套提供了强大的径向抗压、抗冲击能力，有效保护内部缆芯免受外力损伤。

5.  环境适应性 (可选)：

铜本身具有一定的耐腐蚀性。

添加合适的塑料外护套后，可增强其在潮湿、腐蚀性环境（化工区、沿海）或直埋敷设时的防潮、防腐蚀、防化学侵蚀能力。

6.  长寿命与高可靠性：

主要材料（铜、无机矿物）化学性质稳定，不易老化，设计使用寿命长（通常超过 50 年），运行安全可靠。
