YH电缆（电焊机电缆）

YH电缆（电焊机电缆）

YH电缆（全称高强度橡套电焊机电缆，俗称焊把线）是专为电焊机设计的特种电缆，用于连接电焊机二次侧与焊钳，在低电压（≤200V交流/400V直流峰值）、大电流的工况下传输电能。其设计兼顾电气性能与环境适应性。

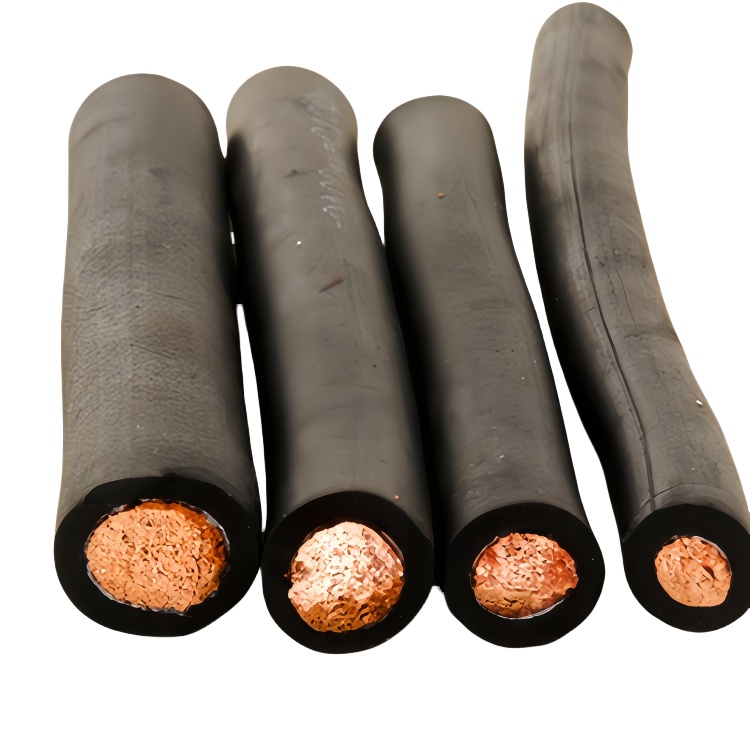

一、结构与材料

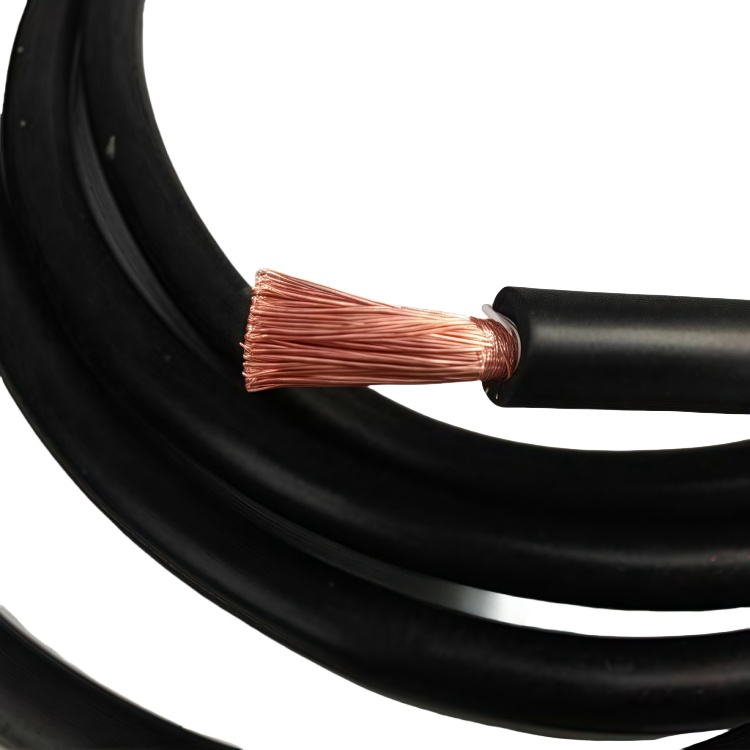

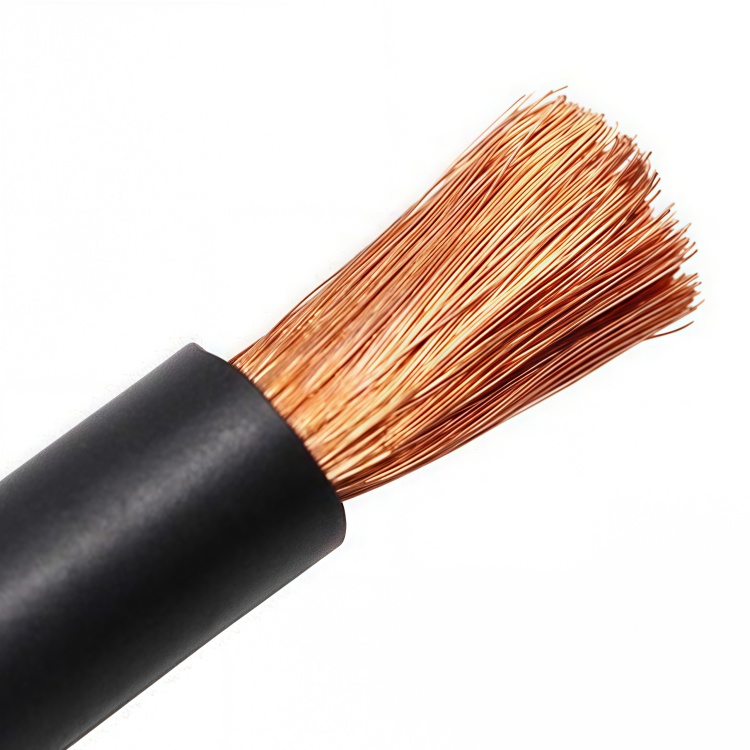

1. 导体：

- 采用多股超细无氧铜丝复绞而成，确保高导电性和柔韧性，支持频繁弯曲、拖拽而不易断裂。

2. 绝缘层：

- 导体外包裹耐热聚酯薄膜，隔离静电并增强结构紧凑性；

- 外层为橡胶绝缘护套（天然橡胶或氯丁橡胶），提供基础电绝缘，同时耐热（长期≤65℃）。

3. 护套：

- 氯丁橡胶（Neoprene） 为主材，具备抗撕裂、耐磨、耐油及耐溶剂特性，部分型号（如YHF）强化耐候性，适应户外紫外线、臭氧环境。

二、核心性能优势

1. 机械防护性：

- 厚护套抵御工地常见的刮擦、碾压、冲击，避免因外力损伤导致短路。

2. 柔韧与弯曲性：

- 小弯曲半径（约6倍电缆直径），适应焊枪频繁移动、卷绕。

3. 环境适应性：

- 耐温范围广（-25℃至+85℃），抗油污、酸碱液体及泥水侵蚀，偶遇高温焊件时耐热变形。

4. 安全特性：

- 阻燃护套延缓火焰蔓延；

- 低电阻导体减少发热，防止过载引发事故。

三、典型应用场景

- 工业焊接：手工电弧焊、自动焊机电源连接；

- 严苛环境：建筑工地（摩擦风险高）、船厂（耐盐雾）、矿场（抗岩石刮擦）；

- 移动设备：需轻量化设计的临时施工场景（外径小、重量轻）。

四、使用与维护要点

1. 温度监控：

- 工作温度严禁超65℃，避免绝缘老化。

2. 敷设保护：

- 避免锐角弯曲或过度拉伸；穿越危险区域时加装镀锌钢管防护。

3. 环境匹配：

- 户外长期暴露选YHF型（耐候强化）；油污环境需确认耐油等级。

4. 定期检查：

- 排查护套磨损、硬化、裂痕，及时更换失效电缆。

五、技术参数概要

- 额定电压：450/750V；

- 截面范围：16mm²~240mm²（按电流需求选型，如50mm²载流量约150A）；

- 执行标准：GB/T 5013.6-2008 / IEC 60245-6。

YH电缆以“柔韧导体+复合橡胶护套”为优势，解决了电焊工况中大电流传输、机械暴力防护与复杂环境耐受的冲突，是焊接设备安全运行的关键保障。正确选型（如截面、耐候等级）与规范维护可延长其服役寿命，预防工地电气事故。
