YJLV22 电力电缆

YJLV22 电力电缆是一种在电力系统中，特别是中低压配电网络和工业领域应用非常广泛的电缆型号。

一、型号分解：YJLV22 的含义

电缆型号通常按照国家标准（如GB/T 12706）或相关行业标准命名，每个字母和数字都代表特定的结构和材料：

Y： 绝缘材料 - 代表 交联聚乙烯。这是电缆的绝缘层，具有良好的电气性能、耐热性（长期允许工作温度90°C）、机械强度和耐环境应力开裂性能。交联工艺使聚乙烯分子从线性结构变为网状结构，大幅提升了性能。

J： 绝缘特征 - 通常理解为 交联 的进一步标识（与“Y”一起强化交联聚乙烯的概念）。有时也理解为“电力电缆”。

L： 导体材料 - 代表 铝芯。这是电缆的导电核心部分。与铜导体相比，铝导体重量轻、成本低，但导电率稍低（约为铜的61%），相同载流量下需要更大的截面积，且机械强度和连接工艺要求更高。

V： 内护套（衬层）材料 - 代表 聚氯乙烯。这层位于绝缘线芯和铠装层之间，主要作用是保护绝缘线芯免受铠装层的机械损伤（如铠装金属带的边缘），并起到一定的阻水和隔离作用。

2： 铠装类型 - 前一个“2”代表 钢带铠装。这是电缆的机械保护层，通常采用双层镀锌钢带间隙或重叠绕包。主要作用是提供强大的抗压、抗冲击和防啮齿动物啃咬的保护。

2： 外护套材料 - 后二个“2”代表 聚氯乙烯外护套。这是电缆外层的保护层，直接与外界环境接触。PVC护套提供优良的机械保护、防潮、防腐蚀、耐化学药品、阻燃（普通型或阻燃型）以及一定的耐候性。

总结：YJLV22 = 交联聚乙烯绝缘 + 铝芯导体 + 聚氯乙烯内护套 + 钢带铠装 + 聚氯乙烯外护套 电力电缆。

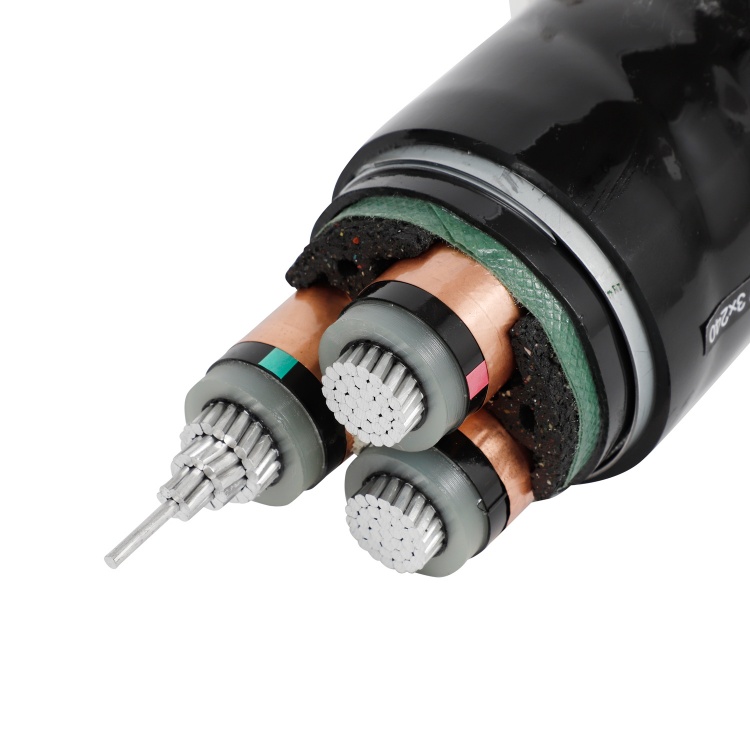

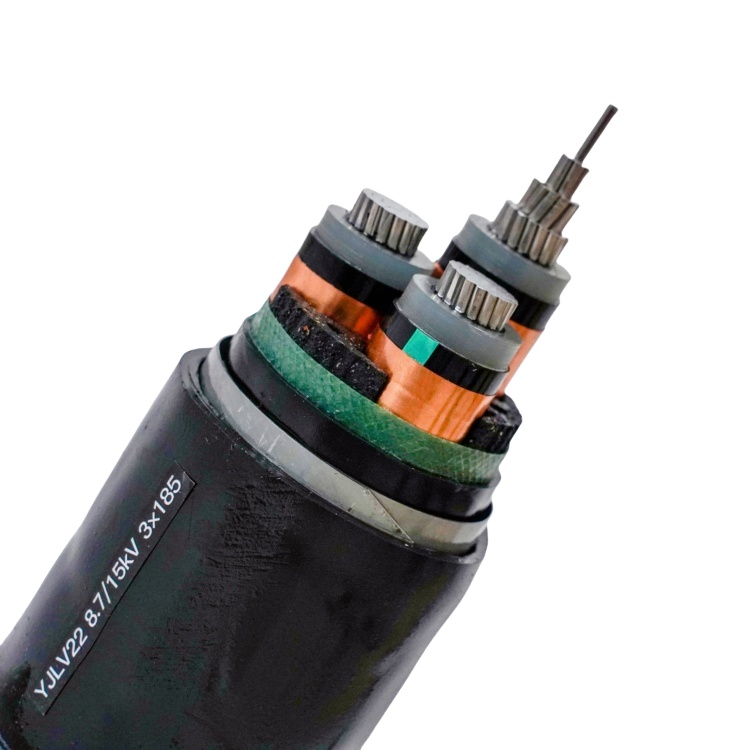

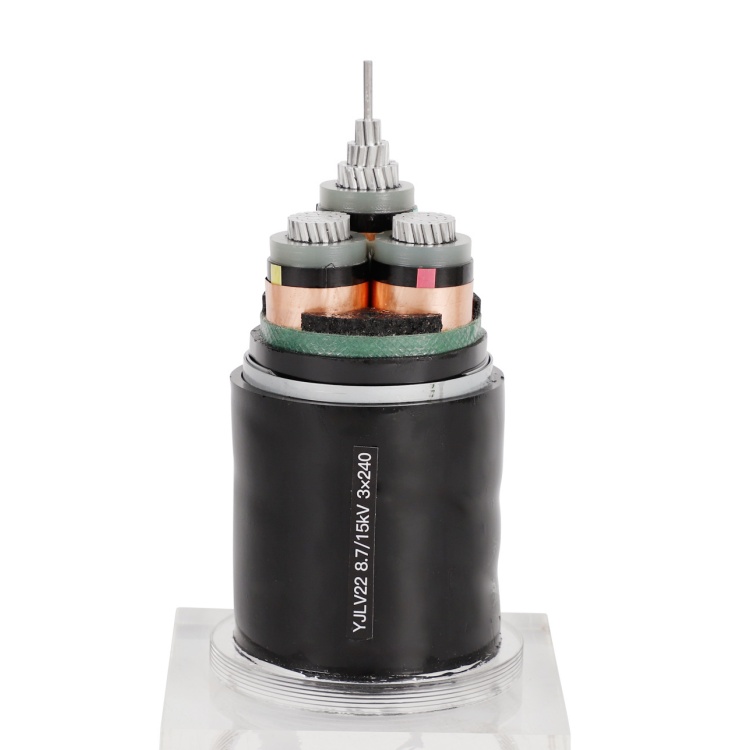

二、YJLV22 电力电缆结构组成（从内到外）

1.  导体： 多股绞合铝线（符合GB/T 3956标准）。常见截面有：16mm², 25mm², 35mm², 50mm², 70mm², 95mm², 120mm², 150mm², 185mm², 240mm², 300mm² 等。可以是圆形紧压导体或型线（如扇形、瓦形）导体，后者常用于多芯电缆以减小外径。

2.  导体屏蔽（可选）： 对于中压电缆（如8.7/15kV及以上），导体表面会有一层半导电屏蔽层，均匀电场分布。

3.  绝缘层： 挤包的交联聚乙烯。这是保证电缆电气绝缘性能的核心层，厚度根据电压等级确定。

4.  绝缘屏蔽（可选）： 对于中压电缆，绝缘层外会有一层半导电屏蔽层，同样用于均匀电场。

5.  金属屏蔽（可选）： 对于中压电缆，绝缘屏蔽层外通常还有铜带或铜丝编织的金属屏蔽层，用于传导故障电流和屏蔽电场。

6.  填充层： 在多芯电缆中，成缆后的空隙常用非吸湿性材料（如聚丙烯绳、无纺布或挤包内衬层）填充，使电缆结构圆整。

7.  内护套（隔离套/衬层）： 挤包的聚氯乙烯层。将缆芯与铠装层隔开，保护缆芯免受铠装损伤。

8.  铠装层： 双层镀锌钢带间隙或重叠绕包。提供强大的径向机械保护（抗压、抗冲击）。

9.  外护套： 挤包的聚氯乙烯层。提供环境防护（防潮、防腐蚀、防化学、防紫外线、阻燃）和机械保护。

三、YJLV22 电力电缆技术特性与优点

1.  较好的电气性能： 交联聚乙烯绝缘电阻率高，介电损耗小，能承受较高的电压（常见额定电压等级为0.6/1kV, 8.7/10kV, 8.7/15kV, 26/35kV）。

2.  良好的耐热性能： 长期允许工作温度高达 90°C，短路时（≤5秒）允许温度达 250°C。比PVC绝缘电缆（70°C）允许更高的载流量或能在更热的环境下运行。

3.  较好的机械保护： 钢带铠装 (22) 结构提供了强大的抗压、抗冲击、防外力破坏（如施工损伤、啮齿动物啃咬）的能力。特别适合直埋、穿管、隧道、竖井等可能受到机械应力的场合。

4.  环境适应性：

防潮防腐： PVC内外护套提供了良好的防潮和耐一般化学腐蚀性能。

阻燃性（普通或阻燃型）： PVC护套本身具有一定的阻燃性，根据需求可选择符合阻燃标准（如GB/T 19666中的ZA, ZB, ZC级）的产品。

耐候性： 外护套具有一定的抗紫外线能力，可在户外敷设（但长期强烈暴晒可能加速老化，架空敷设通常选非铠装或特殊护套电缆）。

5.  经济性： 使用铝导体 (L) 比铜导体电缆（如YJV22）成本降低，在满足载流量要求的大截面、长距离输电中经济优势明显。

6.  结构稳定： 交联聚乙烯绝缘在高温下不熔化、不滴流，尺寸稳定性好。

四、YJLV22 电力电缆应用场景

YJLV22电缆因其良好的电气性能、较好的机械防护和相对经济的价格，广泛应用于需要可靠供电且环境存在一定机械风险的场合：

1.  城市电网： 配电网主干线、支线。

2.  工矿企业： 厂区内部配电、车间动力线路、大型设备供电。

3.  建筑工程： 作为固定敷设的主干电力线路，尤其适用于可能承受压力的直埋、电缆沟、电缆隧道、电缆夹层、竖井敷设。

4.  基础设施： 机场、港口、铁路、公路隧道、地铁的电力供应。

5.  农村电网改造： 主干线路、分支线路。

6.  发电厂、变电站： 站用电、辅助设施供电。

五、YJLV22 电力电缆选型与使用注意事项

1.  导体材质选择： 明确铝导体（L）的特性（成本低、重量轻、导电率稍低、连接要求高）。如果对载流量、连接可靠性、柔韧性要求高且预算充足，应选铜导体（如YJV22）。

2.  电压等级： 根据系统电压正确选择电缆的额定电压（U0/U），如0.6/1kV, 8.7/15kV等。

3.  截面积选择： 根据负载电流、敷设方式、环境温度、经济电流密度等因素计算并选择合适的导体截面，确保满足载流量要求和电压降要求。

4.  敷设方式： YJLV22特别适合直埋、穿管、电缆沟、隧道等固定敷设方式。不建议用于频繁移动或弯曲半径要求很小的场合（铠装会限制弯曲半径，半径通常≥15-20倍电缆外径）。架空敷设需谨慎评估（重量、风载、紫外线影响）。

5.  连接工艺： 铝导体连接是关键！ 须使用专用的铜铝过渡端子或连接金具，严格按照规范操作（清洁接触面、涂抹导电膏、使用合适的扭矩紧固），防止因接触电阻过大发热或电化学腐蚀导致连接失效。建议由技术电工操作。

6.  载流量修正： 实际载流量需根据敷设环境（土壤热阻系数、并列敷设根数、环境温度）进行修正，不能直接使用空气中明敷的载流量数据。

7.  阻燃要求： 根据敷设场所的消防要求，选择普通型或相应阻燃等级（ZA, ZB, ZC）的电缆。

8.  弯曲半径： 敷设和安装时，须遵守制造商规定的小弯曲半径要求（通常≥15-20倍电缆外径），避免损伤内部结构。

9.  接地： 对于有金属屏蔽层（中压）或铠装层的电缆，其两端须可靠接地，以保证安全和屏蔽效果。铠装层本身也是良好的接地通路。

YJLV22是一种结构坚固、性能可靠、经济实用的交联聚乙烯绝缘钢带铠装聚氯乙烯护套铝芯电力电缆。其优势在于交联聚乙烯绝缘带来的耐热和电气性能，以及钢带铠装提供的强大机械保护，结合铝导体的经济性。它非常适用于需要承受一定机械外力、适合直埋或穿管敷设的中低压（常见0.6/1kV, 8.7/10kV, 8.7/15kV）固定配电场合。在选择和使用时，务必关注铝导体的特性（特别是连接工艺）和敷设环境的要求。
