DJYPVP是一种专为计算机系统设计的屏蔽电缆，全称为聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚氯乙烯护套计算机电缆。其名称中的字母代号分别代表不同的结构和材料特性。

以下是DJYPVP电缆的相关信息：

 一、结构解析

1. 代号含义

   - D：计算机电缆（电子仪表用）

   - J：线对采用对绞结构，减少电磁干扰

   - Y：绝缘材料为聚乙烯（PE）

   - P：分屏蔽（铜线编织屏蔽）

   - V：护套材料为聚氯乙烯（PVC）

   - P：总屏蔽（铜线编织总屏蔽，若为P2则为铜带屏蔽）

   - 示例：DJYPVP 2×2×1.0 表示两对线，每对两芯，每芯截面积1.0 mm²。

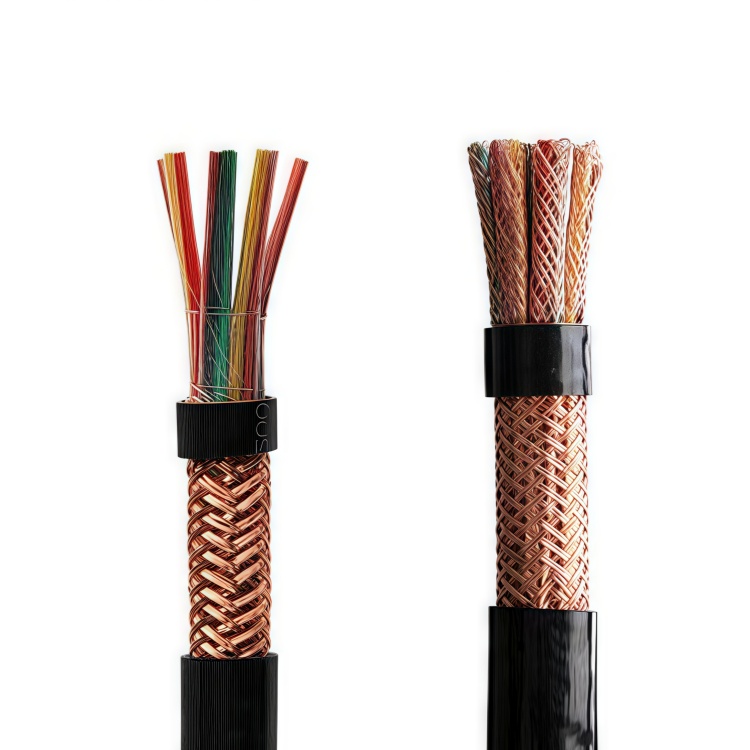

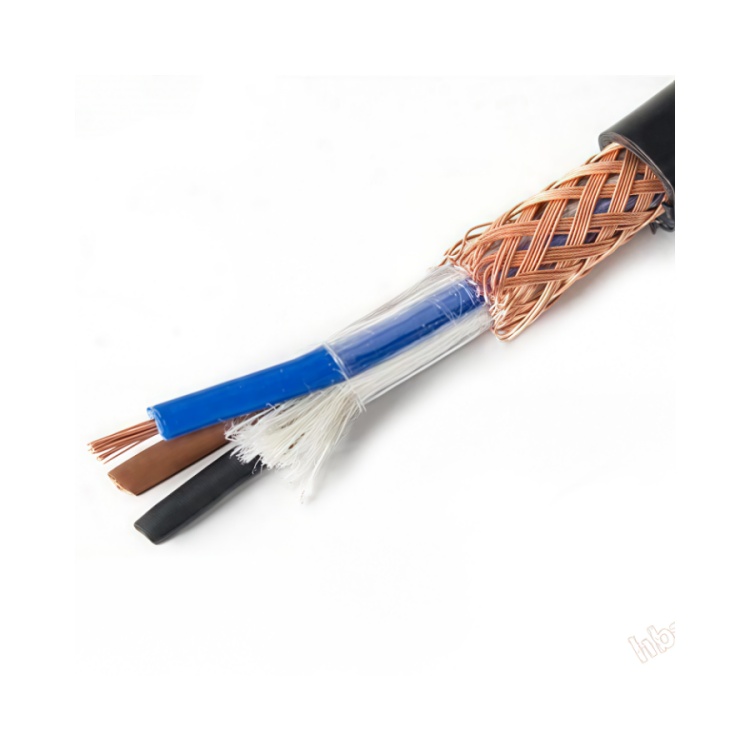

2. 双重屏蔽设计

   - 分屏蔽：每对线单独用铜线编织屏蔽。

   - 总屏蔽：整体线缆外层再用铜线编织屏蔽，进一步增强抗干扰能力。

 二、主要性能特点

1. 温度适应性

   - 工作温度：聚乙烯绝缘为70℃，交联聚乙烯绝缘为90℃，聚氯乙烯护套可选70℃或105℃。

   - 环境温度：固定敷设时适用-40℃～50℃，敷设时温度不低于0℃。

2. 机械性能

   - 弯曲半径：铜带屏蔽电缆需≥12倍外径，其他类型≥6倍外径。

   - 阻燃性：符合GB 12666.2-90和GB 12666.5-90标准，支持成束阻燃。

3. 电气参数

   - 额定电压：300/500V。

   - 执行标准：Q/HHTZH002.4（等效英国BS5308）。

 三、应用场景

1. 计算机系统：连接主机、显示器、键盘等设备，确保信号传输稳定性。

2. 工业控制：用于自动化控制系统、DCS系统等，抗干扰能力强。

3. 网络设备：路由器、交换机等高速数据传输场景。

4. 检测仪器：实验室或生产线的高精度测量设备连接。

 四、与其他型号的差异

- DJYPVP vs DJYPVRP：后者型号中的“R”表示导体为多股软铜线，适用于需要频繁弯曲的场合。

- 屏蔽类型差异：若型号中另外一个P替换为P2（如DJYPVP2），则总屏蔽为铜带而非铜线编织。

 五、选型建议

- 环境要求：高温或需频繁移动的场景可选交联聚乙烯或软芯型号。

- 抗干扰等级：双重屏蔽适用于强电磁干扰环境，单屏蔽可满足一般需求。

- 铠装需求：若需机械保护，可选带钢带铠装（如DJYPVP22）。

通过以上特性，DJYPVP电缆在计算机、工业控制等高精度信号传输领域具有较好的优势，其双重屏蔽和耐环境设计使其成为复杂场景下的可靠选择。
