RVVP屏蔽电缆

RVVP屏蔽电缆全称为聚氯乙烯绝缘聚氯乙烯护套屏蔽软电缆。它是一种主要用于传输电信号、控制信号的软性屏蔽电缆。

我们可以通过拆解其字母代号来理解它的结构：

R：代表“软”，表示电缆的导体由多股细铜丝绞合而成，使得电缆非常柔软，便于移动和弯曲安装。

V：前一个V，代表导体绝缘层的材料是“聚氯乙烯”。

V：后一个V，代表电缆外层护套的材料也是“聚氯乙烯”。

P：代表“屏蔽”，电缆带有屏蔽层。

因此，RVVP可以直译为：柔软的、聚氯乙烯绝缘和护套的、带屏蔽的电缆。

一、RVVP屏蔽电缆结构与特点

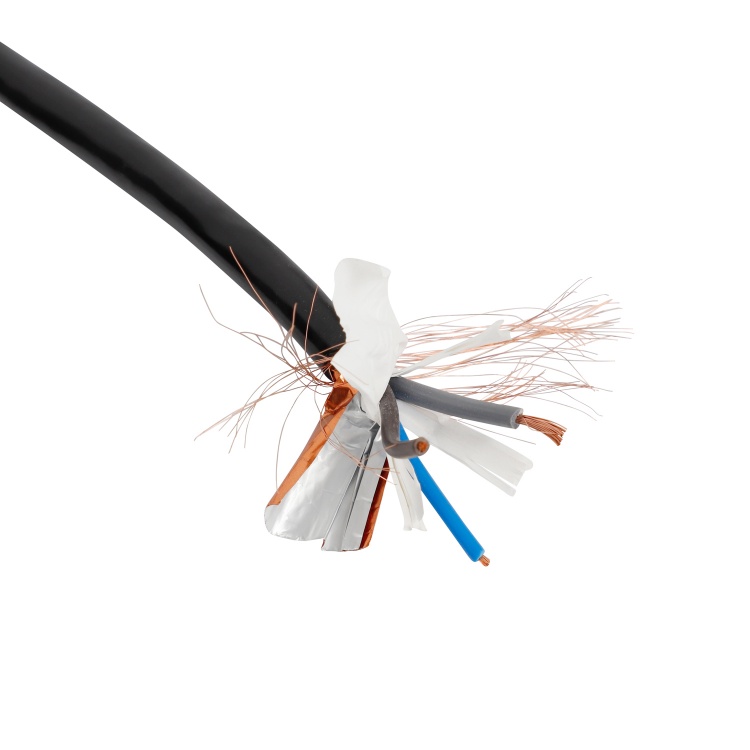

RVVP电缆的典型结构如下图所示，主要由内到外包括：

1.  导体：多股无氧铜丝束绞合，这是电缆柔软性的来源。

2.  绝缘层：在每根导体上挤包一层聚氯乙烯，使导体之间、导体与屏蔽层之间相互绝缘。

3.  成缆：将多根绝缘线芯绞合在一起，形成电缆芯。

4.  屏蔽层：这是RVVP的关键部分。通常在成缆后的缆芯外包裹一层导电材料。常见的是：

编织屏蔽网：由细铜丝编织而成，覆盖率高，抗高频干扰能力强，且柔韧性好。

铝塑复合带绕包：有时会与编织网结合使用，提供100%的覆盖，主要用于抗低频干扰。

5.  护套：外层的聚氯乙烯保护层，起到保护内部结构、耐磨、耐候、防潮、阻燃等作用。

二、RVVP屏蔽电缆主要特点总结：

抗干扰能力：屏蔽层能减少外部电磁波对内部传输信号的干扰，同时也能防止电缆内部的信号辐射出去干扰其他设备。

柔软性：便于在控制柜、设备内部等空间有限、需要弯曲的场合敷设。

稳定性：PVC材料具有良好的电气绝缘性、耐化学腐蚀性和一定的耐油性。

安装方便：相比于硬线，软线更易于接线和布线。

三、主要技术参数

额定电压：通常为300/300V。

测试电压：2000V。

工作温度：长期允许工作温度一般为70℃。

小弯曲半径：不小于电缆外径的6倍。

四、常见应用场景

由于具备屏蔽和柔软的特性，RVVP电缆广泛应用于需要传输信号且环境存在电磁干扰的场合：

1.  仪器仪表、设备控制连接：连接PLC、变频器、传感器、执行器等工业自动化设备。

2.  安防系统：用于连接摄像头、报警探测器等，保证信号传输稳定，减少图像雪花和误报警。

3.  音响系统：用于连接麦克风、调音台等设备，防止交流声等噪声干扰。

4.  计算机及网络通信：作为设备间的控制线或信号线，但一般不用于高速网络数据传输（那是双绞线的领域）。

5.  楼宇对讲系统、背景音乐系统等。

五、型号说明与选型

RVVP：是基础的型号，通常指带有一层总屏蔽的电缆。

RVVSP：与RVVP类似，但特指“对绞屏蔽”电缆。它的线芯是两两绞合在一起的，能更好地屏蔽线对之间的串扰，抗干扰性能更强，常用于RS-485、Profibus-DP等通信总线。

选型要点：

根据干扰强度选择屏蔽类型：普通干扰环境，RVVP足以应对；强干扰或要求高的通信场合，应选择编织密度更高的RVVP或RVVSP。

根据芯数和截面积选择：常见的有2芯到数十芯，导体截面积从零点几平方毫米到几平方毫米不等，需根据实际负载和安装要求选择。

总结来说，RVVP屏蔽电缆是一种经济实用、性能可靠的屏蔽软电缆，是工业控制、安防、通信等领域中保证信号传输质量和稳定性的基础保障。
