BVVB电线（扁形护套电线）

BVVB电线（扁形护套电线）

一、BVVB电线的定义和结构

1、定义：

BVVB全称为 铜芯聚氯乙烯绝缘聚氯乙烯护套扁形电线，是一种双芯或多芯平行排列的扁状护套线。字母含义：

- B：布电线（固定敷设）

- V：聚氯乙烯（PVC）绝缘层

- V：聚氯乙烯（PVC）护套层

- B：扁形结构

2、结构组成（由内至外）：

1. 导体：单芯或多芯硬铜线（平行排列），常用截面 2×0.75mm²、2×1.5mm²、3×2.5mm²。

2. 绝缘层：每根导体独立包裹PVC绝缘层（厚度约0.6-0.8mm）。

3. 护套层：整体覆盖PVC外护套，将多根绝缘线芯压合成扁平带状（厚度约1.0mm）。

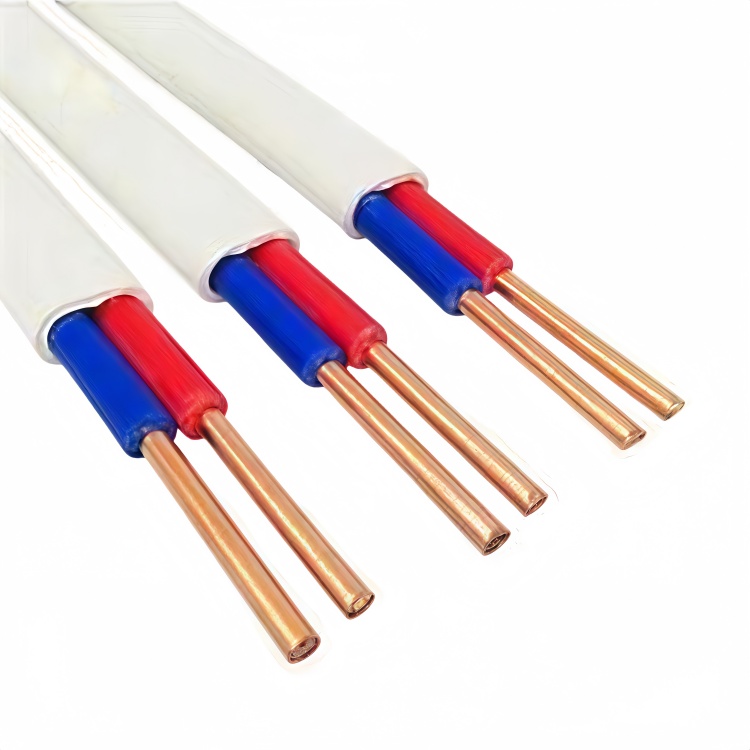

形态特点：横截面呈长方形，线体柔软可弯曲但不可扭转，护套表面印有规格标识（如BVVB 2×1.5）。

二、BVVB电线的性能特点

1. 机械防护性强：

- 双层PVC结构（绝缘+护套）提供抗磨损、防潮、耐油污能力，适用于暴露环境。

- 扁平设计紧贴墙面/设备，不易卷曲缠绕。

2. 敷设便捷性高：

- 无需穿管，可直接卡入线槽或钉固于墙面（明敷场景）。

- 多芯一体化避免单线散乱，简化接线流程。

3. 电气安全性：

- 额定电压 300/500V（适用于220V家用电器）。

- 长期耐温 70℃，短路耐热 160℃（5秒）。

三、BVVB电线的应用场景

1. 家用电器连接：

- 空调、洗衣机、冰箱的明装电源延长线（从插座到设备）。

- 吸顶灯、吊扇的天花板明敷布线。

2. 工业设备：

- 机床、传送带的移动电源拖链（需选抗弯折型）。

- 控制柜与执行器的短距离固定连接。

3. 建筑临时用电：

- 工地临时照明线路（沿脚手架固定）。

- 展会展台设备供电。

四、BVVB电线的选型与施工规范

1. 载流量参考（30℃环境，明敷安装）：

- 2×1.5mm²：安全载流量 16A（约3500W负载）。

- 2×2.5mm²：安全载流量 25A（约5500W负载）。

> 注意：双芯线中单芯截面积决定载流量，护套散热略优于单根BV线。

2. 强制施工要求：

- 敷设方式：

- 须使用线卡/扎带固定（间隔≤30cm），避免悬空晃动。

- 转角处弯曲半径≥6倍线缆宽度（如线宽10mm需弯成半径60mm的弧）。

- 接线处理：

- 护套层剥除后，内部绝缘线需加绝缘套管保护（防外力割伤）。

- 禁止在护套上直接打结或悬挂重物。

五、与圆缆的对比优势

1. 空间利用率高：

- 扁形结构紧贴墙面，节省安装空间（如家具后方缝隙）。

2. 抗碾压能力强：

- 平铺地面时，外力不易集中于单点（对比圆缆易压扁）。

3. 美观易维护：

- 线路走向整齐直观，检修时快速定位故障点。

BVVB电线是明装布线的利器，凭借扁平护套一体化设计，在电器连接、临时供电、设备配线等场景中兼具便捷性与防护性。
