计算机电缆常用型号及用途

计算机电缆常用型号及用途

计算机电缆是专门为传输高频模拟信号和数字信号而设计的电缆，其核心特点是屏蔽性能优异、抗干扰能力强，广泛应用于要求高可靠性和稳定性的工业自动化与控制系统中。

一、型号命名规则简介

要理解型号，首先需要了解其命名规则，它通常由一系列字母和数字组成，遵循国家标准（如GB/T 9330）。

DJ：是核心标识，代表“电子计算机系统”用电缆。

导体：通常为铜导体，在型号中默认省略不标。

绝缘材料：Y 代表聚乙烯（PE），高频特性好；V 代表聚氯乙烯（PVC），常用且成本低。

屏蔽类型：这是关键部分。P 代表铜丝编织屏蔽，抗低频干扰好；P2 代表铜带绕包屏蔽，屏蔽效果佳（近100%），但较硬；P3 代表常用的铝塑复合带绕包屏蔽，性价比高，综合性能好。

护套材料：V 是聚氯乙烯护套，耐油阻燃；Y 是聚乙烯护套，防潮性好。

特殊结构：R 表示软导体，电缆更柔软；22 表示钢带铠装，提供机械保护；ZR- 表示阻燃；NH- 表示耐火。

举例说明：DJYPVP 这个型号，解读为：计算机电缆（DJ） + 聚乙烯绝缘（Y） + 对绞组屏蔽（通常为P3，在总型号中有时省略） + 铜丝编织总屏蔽（P） + 聚氯乙烯护套（V）。

二、常用型号及其特点与用途

1.  DJYVP / DJYPVP3（综合性能佳，常用）

结构：聚乙烯绝缘，对绞组屏蔽，铝塑复合带总屏蔽，聚氯乙烯护套。

特点：传输性能好（电容小），抗干扰能力强，柔软性好，成本效益高。是工业现场常用的选择。

用途：适用于绝大多数工业环境的模拟量信号（如4-20mA电流信号、热电偶信号）和数字量信号的传输，广泛连接DCS、PLC系统的I/O模块与现场仪表（压力变送器、温度传感器等）。

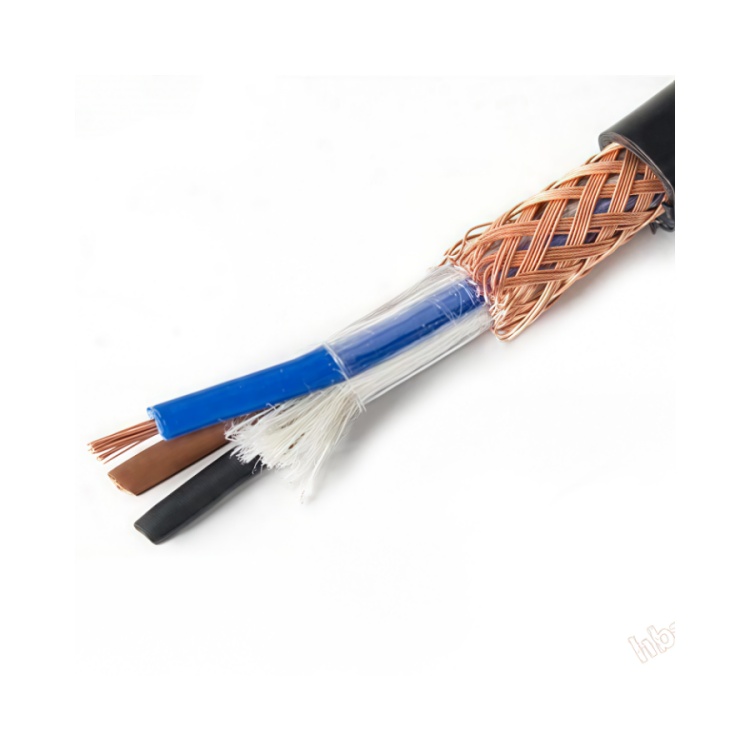

2.  DJYPVP（铜丝编织屏蔽）

结构：聚乙烯绝缘，对绞组屏蔽，铜丝编织总屏蔽。

特点：屏蔽效果优异，尤其擅长抵抗低频磁场干扰，弯曲性能优于铜带屏蔽。

用途：用于存在较强电磁干扰的环境，如靠近大功率电机、变频器的场合。

3.  DJYPVP2（铜带屏蔽，超高屏蔽）

结构：聚乙烯绝缘，对绞组屏蔽，铜带绕包总屏蔽。

特点：拥有近乎较好的屏蔽效果，尤其对高频干扰减少的能力强。缺点是电缆较硬，弯曲半径大。

用途：用于电磁环境其复杂、要求高的场合，或者有保密要求的信号传输。

4.  DJYVRP（软芯电缆）

结构：导体采用多股细铜丝，其余结构与DJYVP类似。

特点：非常柔软，耐反复弯曲。

用途：适用于需要频繁移动的场合，如控制柜门的连接、移动设备的接线等。

5.  DJYVP22（铠装电缆）

结构：在DJYVP基础上，增加了钢带铠装层和外护套。

特点：具有强的机械保护能力，防压、防啮齿动物啃咬。

用途：适用于需要直埋地下、或在隧道、管道中敷设，存在潜在机械外力风险的场所。

6.  ZR-DJYPVP / NH-DJYPVP（特种电缆）

结构：在标准结构上使用了特殊材料。ZR- 表示阻燃型，能延缓火焰蔓延；NH- 表示耐火型，在火焰中能维持一定时间的正常通电。

用途：阻燃电缆用于人员密集场所、高层建筑或石化等对防火有要求的工厂。耐火电缆用于火灾时须保证信号传输的关键安全系统，如消防报警和应急控制系统。

三、主要应用领域总结

计算机电缆是以下关键领域的“神经系统”：

工业自动化控制系统：作为DCS（集散控制系统）和PLC（可编程逻辑控制器）的“血管”，连接现场传感器、执行器与控制中心。

仪器仪表系统：传输来自压力、温度、流量、液位等变送器的微弱信号。

高要求计算机网络：在工业网络等强干扰环境中，提供比普通网线更稳定可靠的连接。

关键设施与数据中心：用于大型计算机中心、服务器机房内的高质量信号互联。

四、选型要点提示

在选择计算机电缆时，请关注：

看干扰：一般环境选P3（铝塑复合带） 屏蔽；强干扰选P（铜丝编织） 或P2（铜带） 屏蔽。

看信号：高频、好信号选聚乙烯（Y） 绝缘。

看环境：需要移动选软（R） 结构；有外力风险选铠装（22）；对防火有要求选阻燃（ZR-） 或耐火（NH-）。
